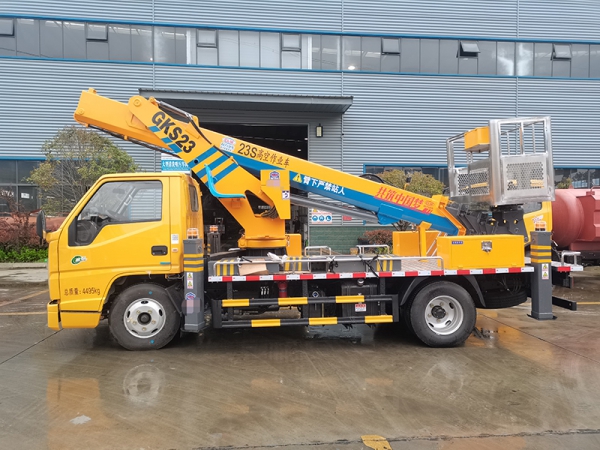

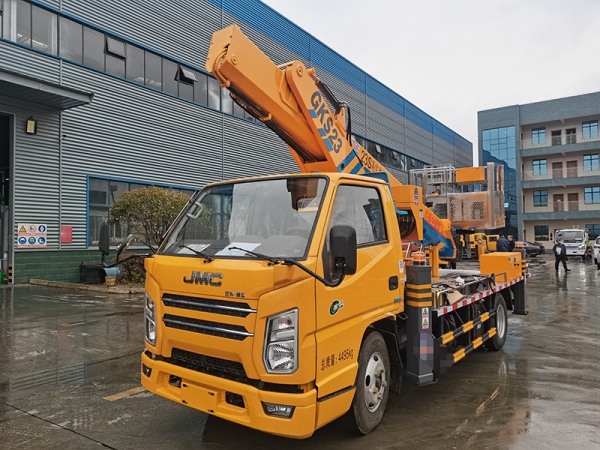

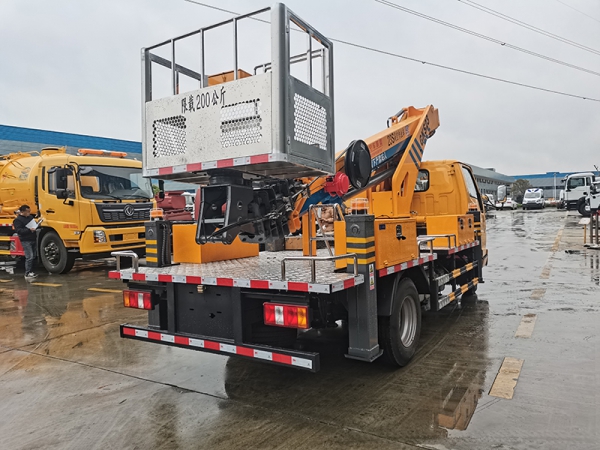

23米蓝牌直臂式高空作业车（江铃国六）

类别

项目

单位

数据

尺寸参数

★总长

mm

5998

★总宽

mm

2050

★总高

mm

3100

质量参数

乘坐人数 (含驾驶员)

人

2

★总质量

kg

4495

主要性能参数

工作平台额定载荷

kg

250

★最大作业高度

m

23

★最大作业高度时作业幅度

m

5.0

★最大作业幅度

m

14.5

★最大作业幅度时作业高度

m

5

支腿跨距

★

横向

mm

4000

纵向

mm

4000

行驶参数

★前悬

mm

1015

★后悬

mm

1623

★轴距

mm

2800

最高行驶速度

Km/h

105

接近角

°

24

离去角

°

14

底盘

江铃 JX1041TC26

发动机

五十铃柴油 115 马力发动机，最大功率 85KW，国六排放

驾驶室

单排座，可乘坐 2 人，驾驶室装备空调

围板及走台板

不锈钢围栏及防滑走台板

取力系统

机械操作

工作平台

  ( 1200 ) 1400x700x1150

臂架形式

★四节六边型工作臂，同步伸缩

回转装置

360 度连续回转

支腿

★前 V 后 H 型，单独可调

操作

★工作平台和地面遥控器电气操作

控制系统

电液比例控制系统，实现无级调速

调平系统

液压自动调平

名称

简要说明

上下车自动互锁装 置

★用于上下车互锁，防止误操作发生危险

吊篮

高强度铝合金 360 度旋转

水平检测功能

★实时检测整车是否水平

应急电动应急泵

当发动机及主泵发生故障时，可将工作人员送回 到地面

紧急停止装置

用于紧急停止操作

夜间安全警示装置

在车辆上有工程频闪灯，照明灯

整车水平状态测试 仪

可检测整车横向纵向两个方向倾斜状态

发动机点火熄火

在转台和平台处可对发动机进行点火，熄火控制

实时通讯

在平台和下车设有无线对讲
